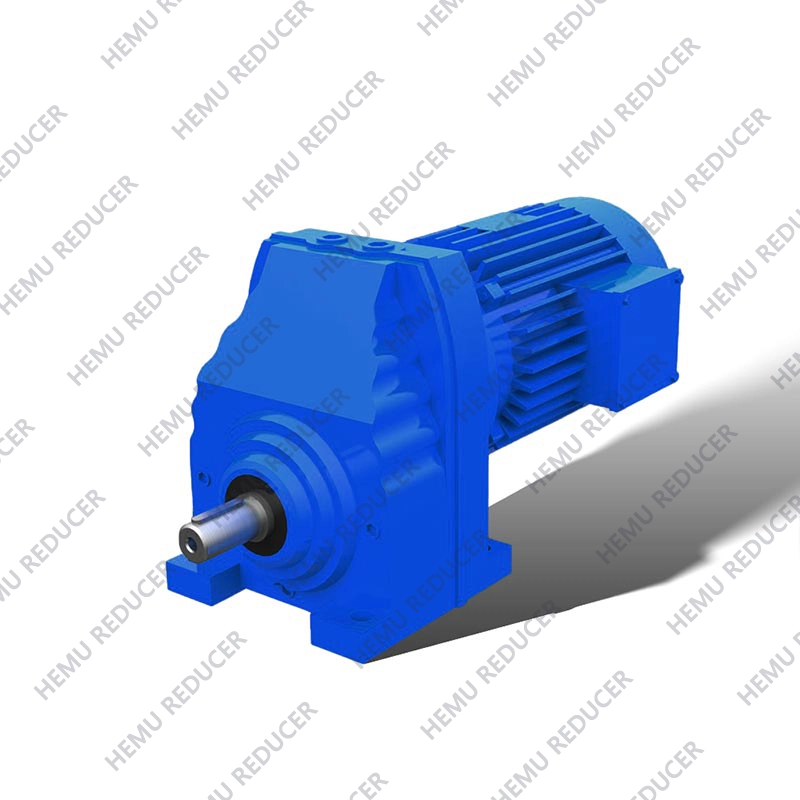

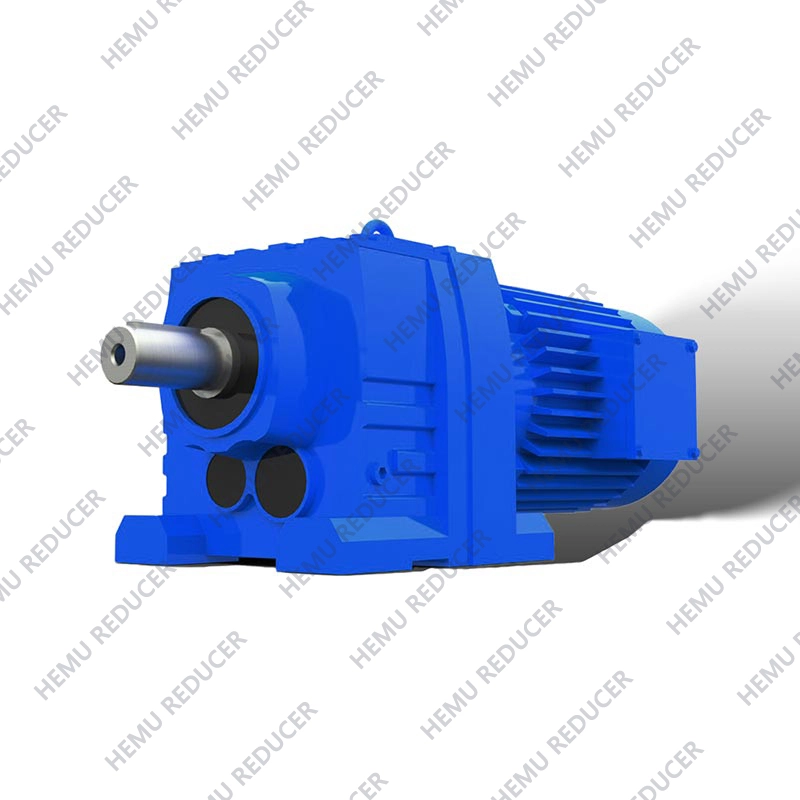

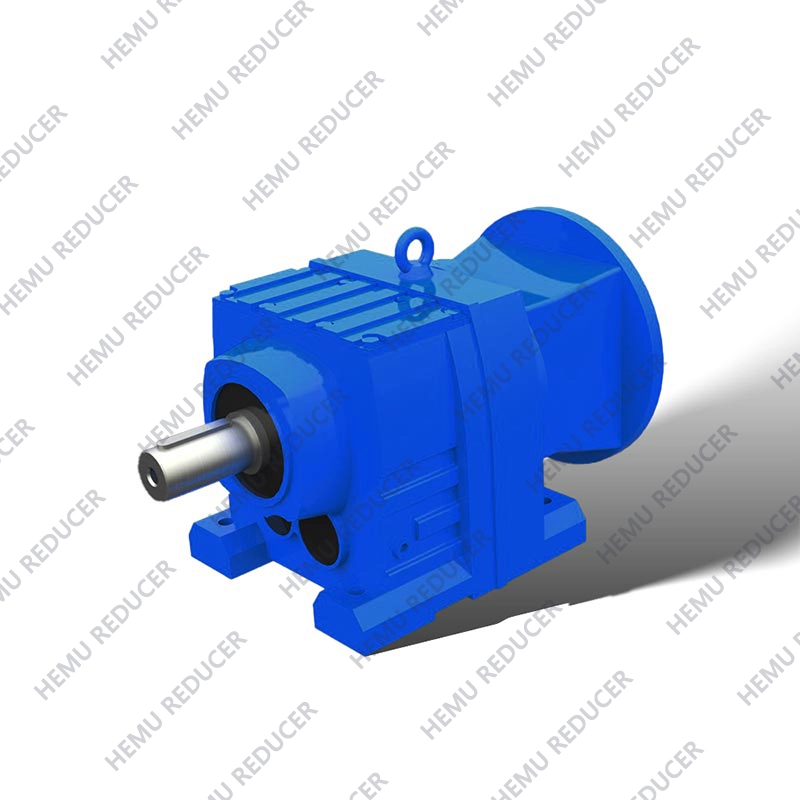

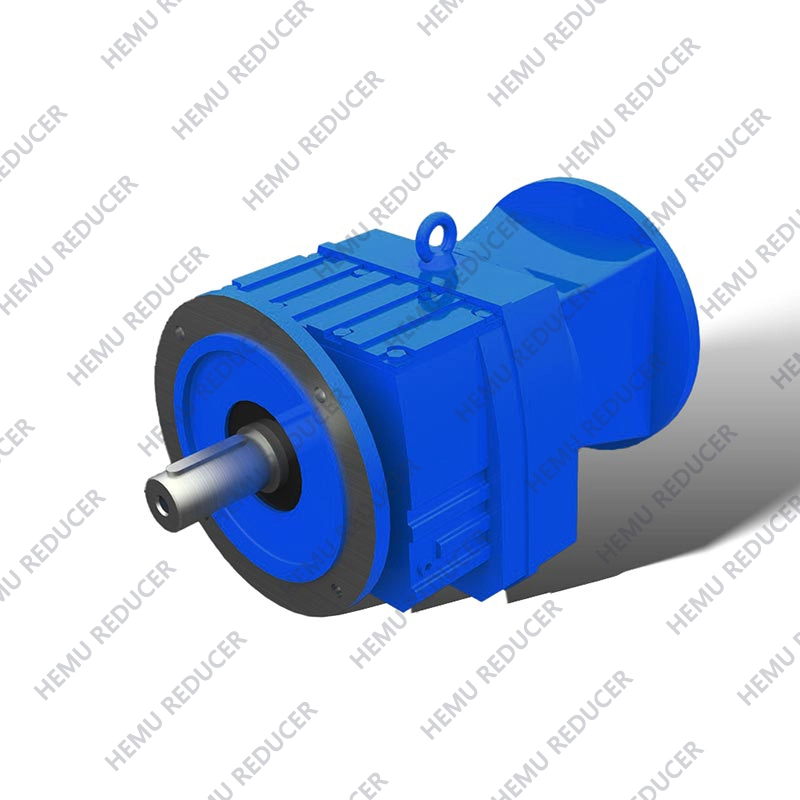

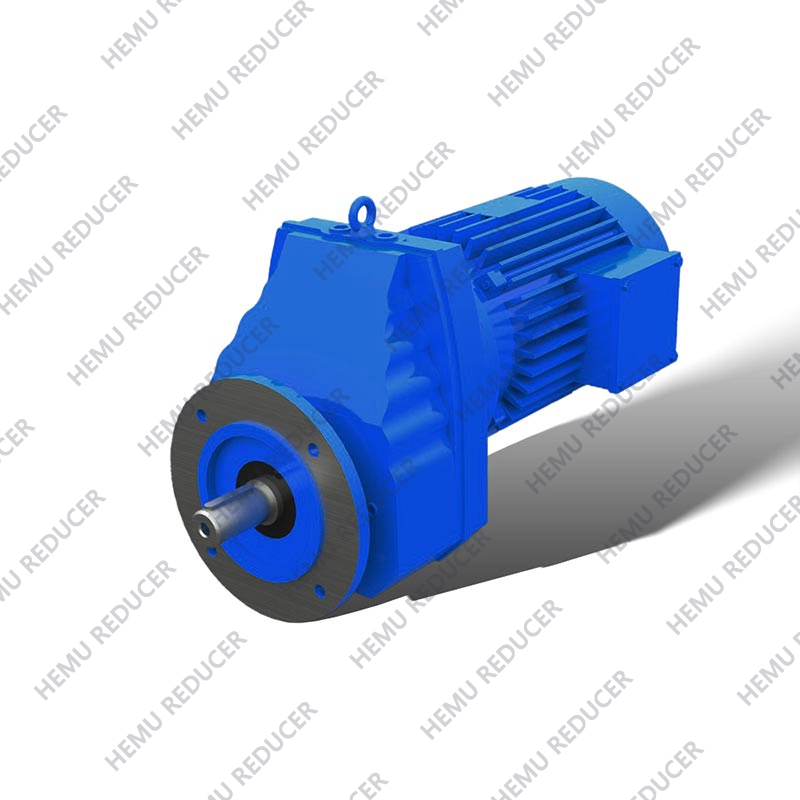

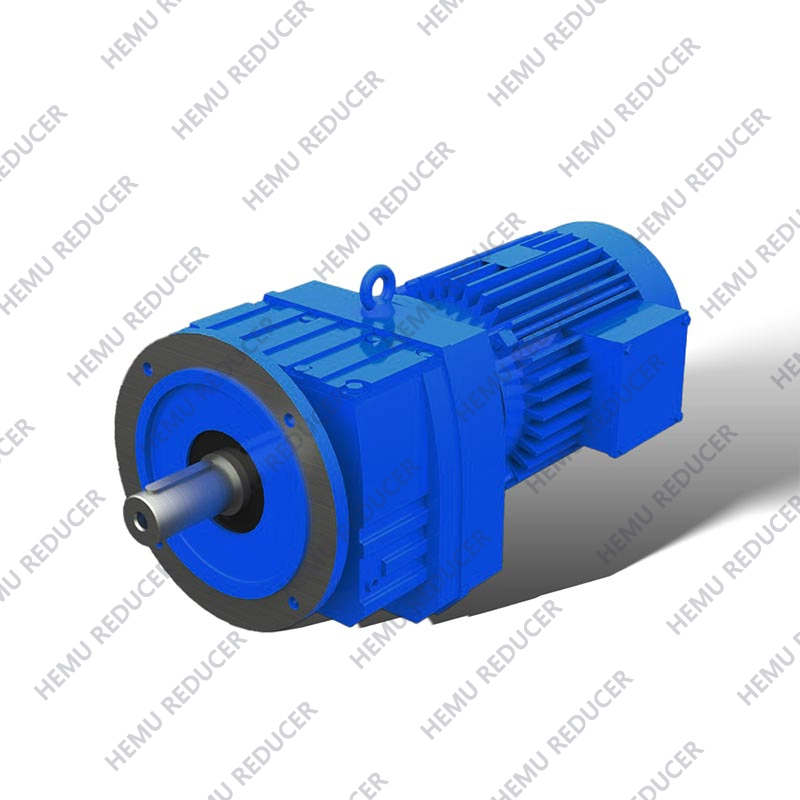

ใช้ประโยชน์จากข้อดีของการรวมกันของชุดเกียร์ขดลวดที่ทรงพลังและมอเตอร์ AC
Gearmotors helical ของเราในซีรีส์ R..DR .. แยกตัวออกจากกันด้วยอัตราส่วนและความหลากหลายของหน่วยเกียร์ขั้นสูง

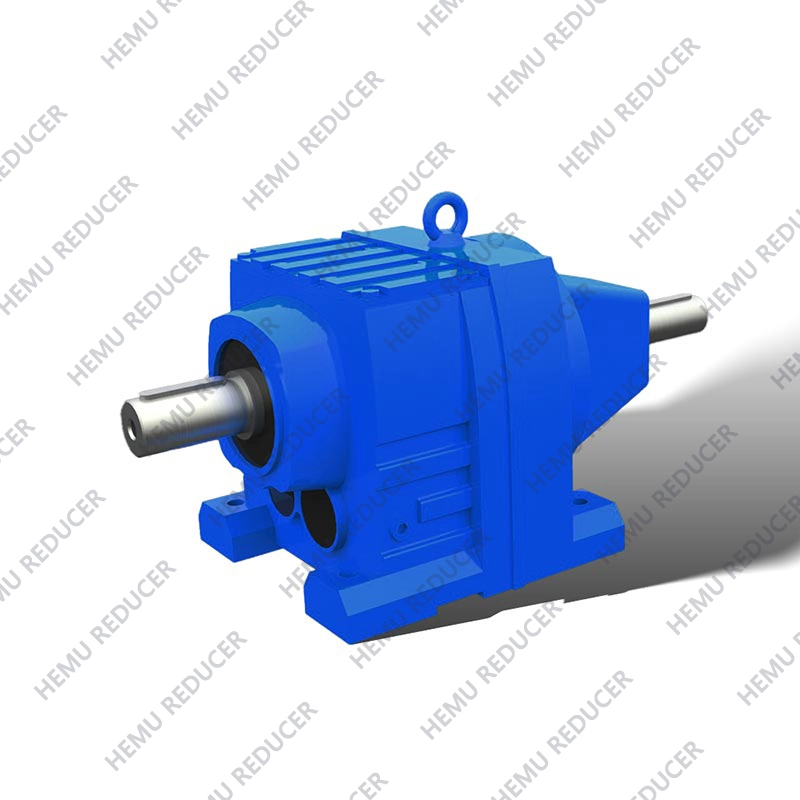

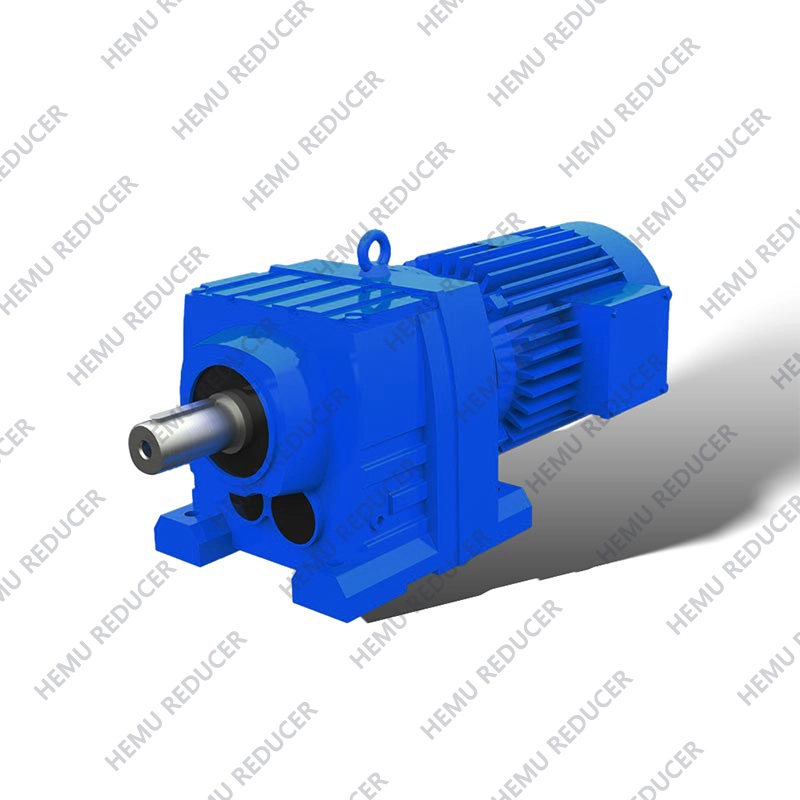

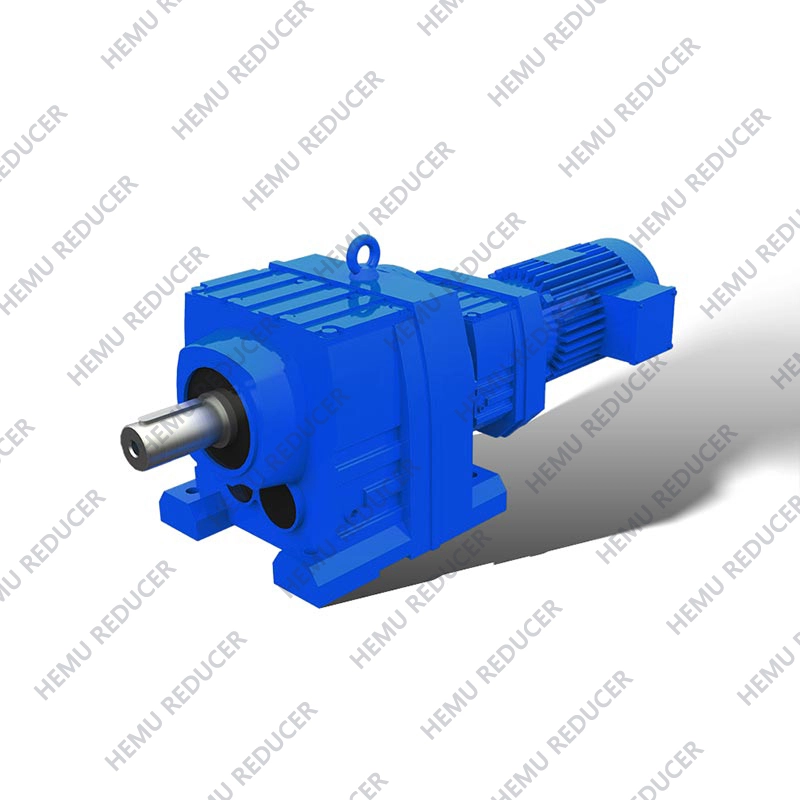

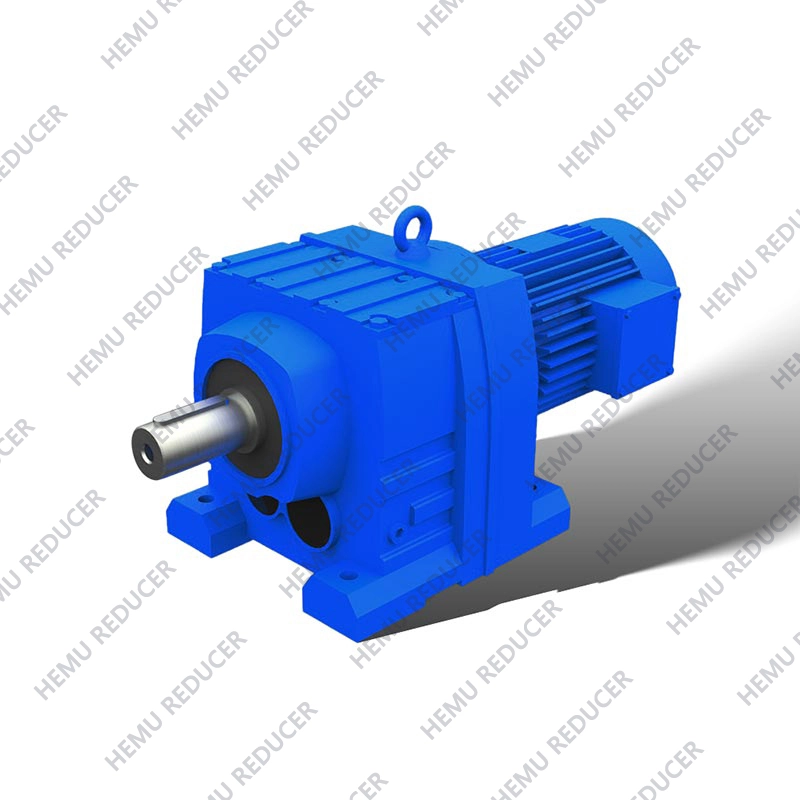

HR Series Helical Gear Motor Design:เกียร์เฮล์กให้ประสิทธิภาพการส่งผ่านที่สูงขึ้นและเสียงรบกวนที่ลดลงเมื่อเทียบกับเฟืองเดือยทำให้เหมาะสำหรับสถานการณ์แอปพลิเคชันความเร็วสูงและหนัก
โครงสร้างขนาดกะทัดรัด:HR Series Helical Gear Motor มักจะออกแบบมาเพื่อประหยัดพื้นที่การติดตั้งเหมาะสำหรับแอปพลิเคชันที่มีพื้นที่ จำกัด
ความแข็งแกร่งสูง:HR Series Helical Gear Motor ทำจากวัสดุที่มีความแข็งแรงสูงที่มีความแข็งแกร่งและความทนทานสูงสามารถทนต่อโหลดรัศมีและแกนขนาดใหญ่ได้
1. การออกแบบแบบแยกส่วนสูง
2. การรองรับการโหลดสูงการส่งสัญญาณที่เสถียรและระดับเสียงรบกวนต่ำ
3. การปิดผนึกอย่างกว้างขวางแอปพลิเคชันอุตสาหกรรมที่หลากหลาย
4. ประสิทธิภาพสูงและประหยัดพลังงาน
5. ราคาประหยัดและการบำรุงรักษาต่ำ
1. แฮร์เบอร์และการจัดส่ง
2. นักดนตรีและการขนส่ง
3. พลังงานไฟฟ้า
4. การขุด
5.CECTION และการก่อสร้าง
6. อุตสาหกรรมกระดาษและแสง
7. อุตสาหกรรมเคมีและการปกป้องสิ่งแวดล้อม
| วัสดุที่อยู่อาศัย | เหล็กหล่อ/เหล็กดัด |
| ความแข็งที่อยู่อาศัย | HBS190-240 |
| วัสดุเกียร์ | เหล็กโลหะผสม 20CRMNTI |
| ความแข็งของพื้นผิวของเกียร์ | HRC58 ° ~ 62 ° |
| ความแข็งหลักของเกียร์ | HRC33 ~ 40 |
| วัสดุเพลาอินพุต / เอาต์พุต | เหล็กโลหะผสม 42CRMO |
| ความแข็งของเพลาอินพุต / เอาต์พุต | HRC25 ~ 30 |
| การตัดเฉือนความแม่นยำของเกียร์ | การบดที่แม่นยำ 6 ~ 5 เกรด |
| น้ำมันหล่อลื่น | GB L-CKC220-460, Shell Omala220-460 |
| การบำบัดความร้อน | การแบ่งเบาอารมณ์, ซีเมนต์, การดับ ฯลฯ |
| ประสิทธิภาพ | 94% ~ 96% (ขึ้นอยู่กับขั้นตอนการส่ง) |
| เสียงรบกวน (สูงสุด) | 60 ~ 68dB |
| อุณหภูมิ เพิ่มขึ้น (สูงสุด) | 40 ° C |
| อุณหภูมิ เพิ่มขึ้น (น้ำมัน) (สูงสุด) | 50 ° C |
| การสั่นสะเทือน | ≤20µm |
| ฟันเฟือง | ≤20arcmin |
| แบรนด์แบริ่ง | แบริ่งแบรนด์ China Top, HRB/LYC/ZWZ/C&U หรือแบรนด์อื่น ๆ ที่ร้องขอ SKF, FAG, INA, NSK |
| ตราประทับน้ำมันแบรนด์ | NAK --- ไต้หวันหรือแบรนด์อื่น ๆ ที่ร้องขอ |
| ขนาด | เพลาแข็ง dia (มม.) |
ความสูงตรงกลาง (มม.) |
เอาต์พุตหน้าแปลน Dia (มม.) |
พลัง (kw) |
อัตราส่วน | แรงบิดที่อนุญาต (N. M) |
น้ำหนัก (kgs) |
| 17 | φ20k6 | 75 | φ120/140 | 0.18-0.75 | 3.83-74.84 | 85 | 4 |
| 27 | φ25k6 | 90 | φ120/140 | 0.18-3.00 | 3.37-135.09 | 130 | 5.5 |
| 37 | φ25k6 | 90 | φ160/200 | 0.18-3.00 | 3.33-134.82 | 200 | 8.5 |
| 47 | φ30k6 | 115 | φ160/200 | 0.18-5.50 | 3.83-176.88 | 300 | 10 |
| 57 | φ35k6 | 115 | φ200/250 | 0.18-7.50 | 4.39-186.89 | 450 | 18 |
| 67 | φ35k6 | 130 | φ200/250 | 0.18-7.50 | 4.29-199.81 | 600 | 25 |
| 77 | φ40k6 | 140 | φ250/300 | 0.18-11.00 | 5.21-195.24 | 820 | 36 |
| 87 | φ50k6 | 180 | φ300/350 | 0.55-22.00 | 5.36-246.54 | 1550 | 63 |
| 97 | φ60m6 | 225 | φ350/450 | 0.55-30.00 | 4.49-289.74 | 3000 | 101 |
| 107 | φ70m6 | 250 | φ350/450 | 2.20-45.00 | 5.06-249.16 | 4300 | 153 |
| 137 | φ90m6 | 315 | φ450/550 | 5.50-55.00 | 5.15-222.60 | 8000 | 220 |
| 147 | φ110m6 | 335 | φ450/550 | 11.00-90.00 น | 5.0-16.31 | 13000 | 400 |
| 167 | φ120m6 | 425 | φ550/660 | 11.00-160.00 น | 10.24-229.71 | 18000 | 700 |
